American Wire Gauge - Amerikai huzalméret

AWG

    Régóta használatos amerikai szabvány, vezetők méret meghatározására. Egy számsorozat, mely meghatározza a vezetők átmérőjét, keresztmetszetét. Az AWG és az átmérő egymásba átszámítható, de bonyolult exponenciális, illetve logaritmusos kalkulációt igényel. A nagyobb szám kisebb átmérőjű és keresztmetszetű vezetőt jelent, hárommal nagyobb számnál a keresztmetszet körülbelül a felére csökken.


    Tömör vezetők AWG táblázata

    Az UTP, FTP kábelek struktúrája 4x2xAWG 24.

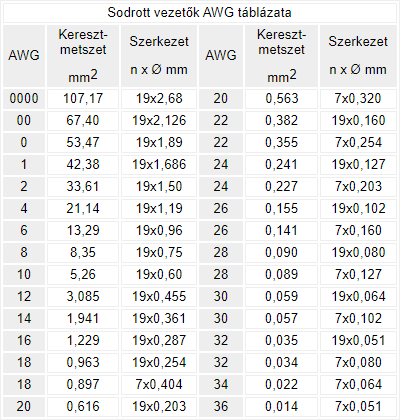

    Sodrott vezetők AWG táblázata

    Az UTP, FTP patch kábelek struktúrája 4x2xAWG 26/7 (a kábelek hajlékony erei n=7 darab elemi szálból állnak).

    A 44-nél nagyobb AWG méretű tömör és a 36-nál nagyobb AWG méretű sodrott vezetők gyakorlatilag nem állnak rendelkezésre, mivel a szükséges elemi szálak átmérői rendkívül kicsik lennének (kisebb mint 0,05 mm).
