Return Loss - Visszaverődési veszteség

RL

Return Loss

    Négypólusú hálózatok jellemzésére szolgáló egyik, skaláris paraméter. A reflexiós tényező (ami a visszavert jel és a bemenő jel hányadosa) logaritmusából számítható:

    RL = -20 lg (visszavert jel / bemenő jel)

    A negatív előjel azért van, hogy az RL mindig pozitív szám legyen, mivel a reflexiós tényező (0 és 1 közötti szám), logaritmusa negatív.

    Az RL dB-ben megadott értéke megfelelő illesztés esetén nagy (vagyis a karakterisztikus impedanciánál végtelen), a szakadásnál és rövidzárnál nulla.
    Az UTP, FTP sodrott érpárosai esetén, a kapott mérési eredmények közül a legrosszabb, vagyis a legkisebb az RL.

RL

Az ANSI/TIA/EIA szabvány szerint, az RL minimum 12,11 dB, Cat 5e kábel esetén, 100 Mhz-en. A kábel jó minőségű ha az RL értéke 20 dB (vagy nagyobb).

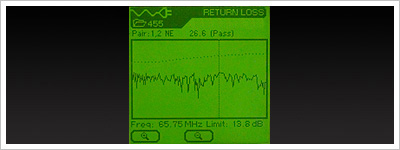

    A képen egy UTP Cat 5e kábel narancs érpárosának RL függvénye látható. A kábelteszter típusa Wavetek LT 8600 TR.
