Power Sum Near End Crosstalk
Közelvégi áthallás összesített értéke

PSUM-NEXT

PSUM NEXT

    Az UTP, FTP kábelek, nagyfrekvenciás adatátviteli tulajdonságait leíró, egyik paramétere. Ahogy a jel áthalad a sodrott érpáron (fali vagy patch) és a csatlakozókon (8P8C), veszteségeket szenved. Ilyen veszteség például az erek között fellépő áthallás, a csillapítás, a visszaverődés.

    A kábelben négy érpár van, a PSUM NEXT teszt azt méri, hogy egy érpárba a másik három érpárból mekkora lesz az áthallás, dB-ben kifejezve. A kapott különböző mérési eredmények közül a legrosszabb lesz a PSUM NEXT. A kisebb érték a rosszabb, mert nagyobb az áthallás.

PSUM NEXT

Az ANSI/TIA/EIA szabvány, a PSUM NEXT értékére legalább 29,3 dB-t ír elő, Cat 5e kábel esetén, 100 Mhz-en.

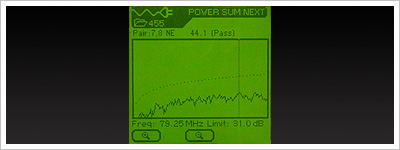

    A képen egy UTP Cat 5e kábel barna érpárosának PSUM NEXT függvénye látható. A kábelteszter típusa Wavetek LT 8600 TR.
